리니어테크놀로지, 98% 열감소 레귤레이터 출시

[산업일보]

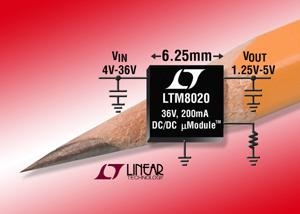

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 최대 36V(40Vmax)의 고전압 입력 서플라이에서 동작하는 새로운 DC/DC 마이크로 모듈(uModuleä) 레귤레이터 시스템 제품군의 첫 제품인 LTM8020을 개발했다고 30일 밝혔다.

LTM8020은 200mA의 DC/DC 솔루션으로 DC/DC 컨트롤러 IC, 파워 스위치, 인덕터, 보정 회로 및 입출력 바이패스 커패시터가 탑재돼 있다. 이 솔루션은 면적이 6.25mm x 6.25mm이며, 높이는 2.3mm 로우프로파일 형태로 아주 컴팩트한 것이 특징이다.

LTM8020는 고효율 스위치 모드 토폴로지가 적용돼 냉각 동작을 통해 리니어 레귤레이터 회로보다 열 방출량을 98%나 감소시켰으며, 부피(면적 x 높이) 또한 190%나 축소돼 컴팩트한 패키지로 제공된다. 또한 히트싱크(heatsink)가 필요 없는 것이 특징이다 (비교 조건: 36VIN, 1.5VOUT, 200mA, TA=25ºC).

이 제품은 24V 및 28V의 입력 서플라이 레일 시스템을 요구하는 의학, 산업, 항공 전자 공학 및 자동차 애프터마켓(aftermarket) 관련 애플리케이션에 적합하다.

LTM8020은 6.25mm x 6.25mm x 2.3mm LGA(Land Grid Array) 표면 실장형 패키지로 제공되는 200mA, 전류 모드, 스위칭 DC/DC POL(point-of-load) 레귤레이터 시스템이다. 이 패키지는 회로 보드 뒷면에 탑재 가능해 디지털 IC의 상단에 공간적 여유를 더했다.

입력 전압 범위는 4V ~ 36V이며, 출력은 1.25V ~ 5V범위에서 하나의 저항만으로 조절 가능하다. 패키지 캡슐화를 통해 기계, 화학 및 대기 요소로부터 회로 부품을 보호해 설계의 신뢰성을 향상시켰다.

LTM8020은 -40ºC ~ 85ºC 온도 범위에서 동작하며, 금도금 패드를 통해 보드 조립 과정에서 Pb 솔더(Soler) 및 무연 솔더 둘 다 사용할 수 있다. 가격은 1천개 기준 개당 4.95달러에서 시작한다.
