[기술기고] [트렌딩IN광학] 비가시선 이미징

레이저 사용해 모서리 주변 관찰하고 이를 영상화

[산업일보]
일반적으로 피사체와 카메라 또는 피사체와 디텍터 간의 직접 가시선(direct line of sight)은 천문학에서 중력 렌즈로 인해 발생하는 광굴절과 같이 극단적인 케이스를 제외한 모든 이미징 용도에서 필수나 다름없다.

하지만 대부분의 이미징 용도에서는 직접 가시선을 직선으로 전파하는 빛으로 한정한다. 다만 최첨단 연구로 인해 방해물의 모서리와 주변부를 영상 처리할 수 있는 가능성이 열리면서 이러한 한계에도 변화가 일기 시작했다. 레이저와 고감도 카메라 그리고 컴퓨터를 활용한 재구성 기법을 조합하면 피사체의 주변부에 빛을 산란해가며 방해물에 가려진 피사체를 감지할 수 있게 된다.

머지않은 미래

비가시선 영상 촬영 프로세스는 LiDAR (light detection and ranging) 처리 과정과 비슷하며 레이저 펄스를 피사체로 전송하고 피사체에서 다시 산란되는 빛의 전파 시간(time of flight)을 활용해 피사체와 디텍터 사이의 거리를 측정한다. 하지만 비가시선 이미징은 또 다른 산란 과정을 이러한 프로세스에 추가하는 방식을 통해 방해물에 의해 가려진 피사체를 영상화한다.

[기술기고] [트렌딩IN광학] 비가시선 이미징

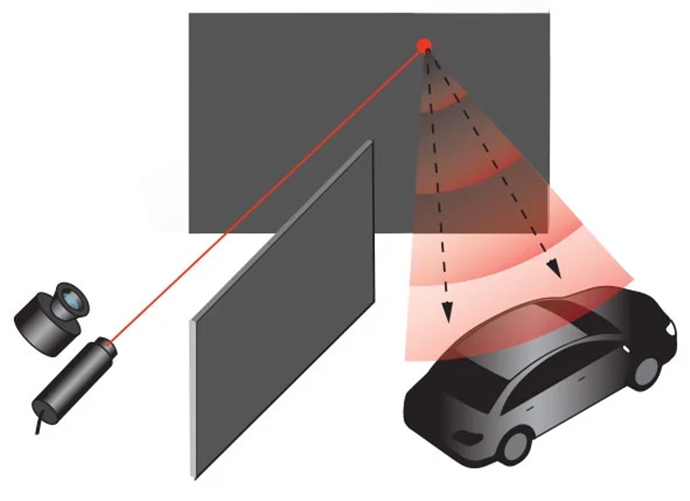

주변에 있는 벽 등과 같은 방해물에 의해 가려진 목표물을 영상화하기 위해 피사체 쪽으로 극초단 레이저 펄스 전송

[기술기고] [트렌딩IN광학] 비가시선 이미징

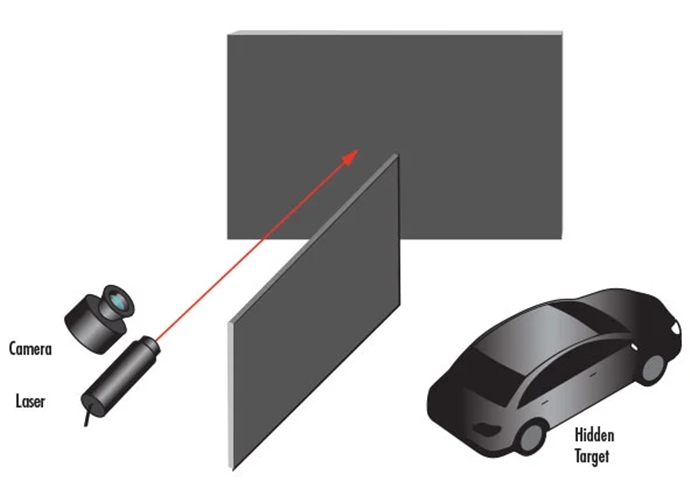

목표물 근처의 벽이나 기타 피사체에 부딪힌 레이저 펄스는 그 자리에서 산란됨. 그리고 산란된 빛은 보이지 않는 목표물을 향해 전파함

[기술기고] [트렌딩IN광학] 비가시선 이미징

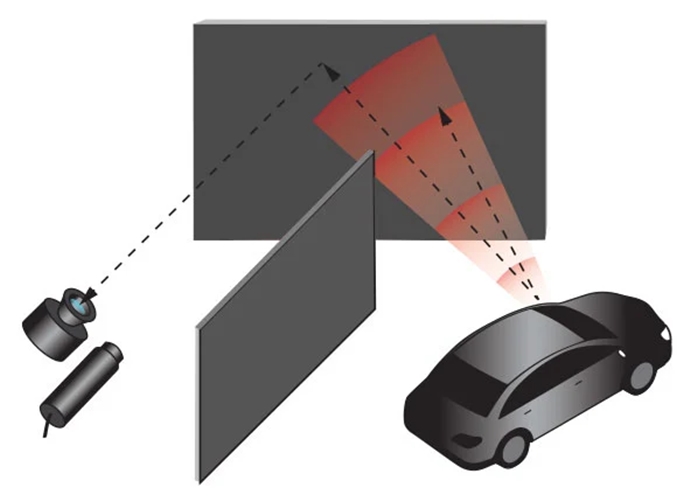

전파된 빛은 숨겨진 목표물에서 두 번째 산란을 일으키고 벽 쪽으로 다시 전파함. 고감도 카메라는 벽과 부딪히는 두 번째 산란을 감지. 벽에 있는 각기 다른 레이저 지점에서 이러한 절차를 여러 번 반복하면 보이지 않는 목표물을 3D 모델로 형성할 수 있게 됨


보이지 않는 목표물을 3D 모델로 재구성

실시간으로 빛의 피코초 펄스와 펨토초 펄스 전파를 측정하기 위해서는 단광자 검출 애벌란시 광다이오드 어레이 카메라(single-photon avalanche photodiode array camera)와 같은 고감도 카메라가 필요하다.

디텍터는 벽에서 바로 산란되는 빛의 초기 시그널과 목표물에서 산란되는 두 번째 시그널로 이루어진 두 개의 서로 다른 회수 신호(return signal)를 수신한다. 그 다음 전파 시간 정보를 사용해 보이지 않는 목표물 위의 주어진 지점에서 전부 오버랩되는 일련의 타원체를 재현하고 카메라와 보이지 않는 목표물 사이의 거리를 계산용 소프트웨어로 계산한 뒤 목표물을 3D로 재구성한다.

3D로 재구성된 피사체는 빛을 산란하는 다양한 개별 지점들의 집합으로 분해될 수 있다. 따라서 이러한 지점들을 전부 종합해야 피사체의 모형을 본래대로 재구성할 수 있게 된다. 디텍터로 회기 펄스를 100ps의 시간 해상도(temporal resolution)로 구별할 수 있을 경우 이는 대략 1.5cm의 숨겨진 목표물 상에서의 공간 해상도(spatial resolution)와 일치한다.

[기술기고] [트렌딩IN광학] 비가시선 이미징

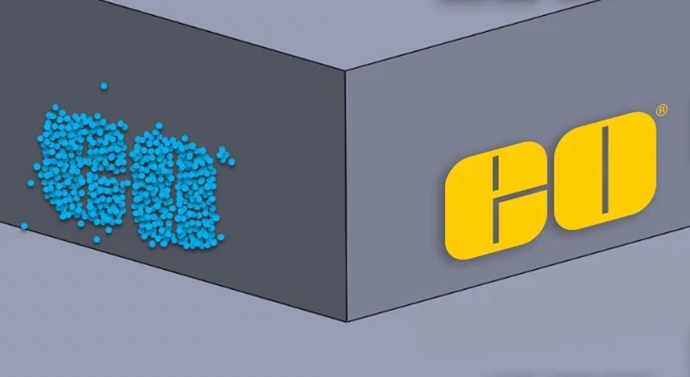

그림 1-3에 설명된 프로세스를 통해 구해진 일련의 점(point)을 합하여 방해물로 가려진 피사체를 3D 모델로 재현해내는 비가시선 이미징을 그림으로 표현한 예


실제 어플리케이션

[기술기고] [트렌딩IN광학] 비가시선 이미징


자율 주행 차량 - 차량의 시야에 주변 차량이나 보행자가 들어오기 전에 이들을 감지하도록 함

[기술기고] [트렌딩IN광학] 비가시선 이미징


공공 안전 - 사법 기관, 소방, 응급 의료 서비스 활동 중에 안전 거리에서 위험한 상황에 처한 사람들을 발견할 수 있도록 함2

[기술기고] [트렌딩IN광학] 비가시선 이미징


의료 이미징 / 현미경 검사 - 시스템의 가시선에 잡히지 않는 소형의 3D 구조물을 검사

비가시선 이미징의 미래

신규 기술을 실제 사례에 접목하고 실용적인 솔루션을 제시하는 일은 관찰자의 관점에서 그저 간단하고 위험해 보이지 않은 일처럼 보이지만 굉장히 도전적인 과제다. 비가시선 이미징의 주요 문제 중 하나는 디텍터로 되돌아가는 빛의 양이 제한적이라는 점에서 극소량의 빛만을 선택해 주변 광원과 구별을 할 수 있어야 한다.

디텍터로 돌아가는 시그널은 두 번이나 연속적으로 일어나는 산란 현상의 결과물로서 매우 높은 손실을 초래한다. 회수 시그널은 레이저 펄스당 한 개의 광자만큼이나 약한 신호일 수 있다.(1)

하지만 스탠포드 컴퓨터 이미징 연구소는 간접 태양광선이 비추는 야외에서 작동하는 비가기선 이미징 시스템을 개발했다. (2) 스탠포드 연구팀은 역반사 테이프로 만든 피사체를 벽에 가린 후 이를 영상화하는 데 성공했으며 이는 향후 기술에 대한 바람직한 징조로 받아들일 수 있다.

센트럴 플로리다 대학교의 아리스티드 도가리우 연구소는 벽과 목표물에서 산란되는 레이저광 대신 벽에 부딪히는 빛의 공간적 간섭성(spatial coherence)을 이용해 비가시선 이미징을 연구 중에 있다.(3) 이러한 기술은 극초단 레이저 조명을 사용하지 않고도 보이지 않는 목표물을 모형화할 수 있기 때문에 실제 사례에 적용할 경우 휴대성이나 사용성이 더욱더 수월해질 것으로 예상된다.

비가시선 영상 기술이 상용 시스템에 보급되기까지 아직 더 많은 연구가 필요하지만, 차세대 영상 기술을 위한 전도유망한 솔루션임에는 틀림이 없다.

참고 문헌
1. Faccio, Daniele. "Non-Line-of-Sight Imaging." Optics and Photonics News, vol. 30, no. 1, Jan. 2019, pp. 36-43.

2. M. O'Toole, D.B. Lindell, G. Wetzstein, "Confocal Non-Line-of-Sight Imaging Based on the Light-Cone Transform", Nature, 2018.

3. Batarseh, M., et al. "Passive Sensing around the Corner Using Spatial Coherence." Nature Communications, vol. 9, no. 1, 2018, doi:10.1038/s41467-018-05985-w.


[출처 : 에드몬드옵틱스 코리아]
